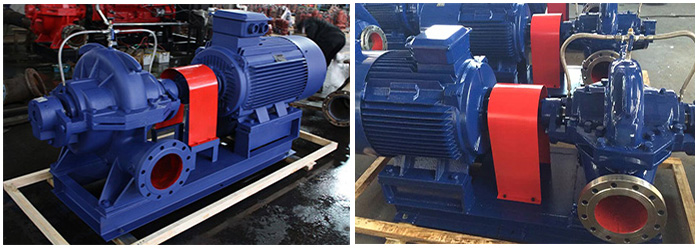

SOW系列单级双吸离心泵

SOW系列单级双吸离心泵

  出口直径:DN80-800mm
流量范围:Q《11600m3/H
工作压力:P〈2.5MPa
工作温度:T〈105度
工作电压:U=380V、6KV、10KV






产品概述
SOW系列单级双吸离心泵,是我公司根据市场需要,在引进德国先进技术基础上生产的。泵通过使用原型叶轮和改型叶轮及其切割,型谱饱满宽广、使用效率高、在型谱性能范围内,可提供恰当满足用户所需要的任意流量扬程工作点的水泵。

SOW系列单级双吸离心泵是利用国际上先进的计算机辅助软件采用现代化设计方法(即优化设计和可靠性设计方法)进行泵的水力设计和结构设计,使得SOW型双吸泵具有高效显著的抗汽蚀性能,该系列产品与国内同类产品相比,效率要高出2-4百分点,同时汽蚀性能也明显提高,这将为用节省大量的资金。


工作条件
产品特点
该单级双吸离心泵采用了目国内外最优秀的可自平衡轴向力及径向力的水力模型,性能稳定、效率高、结构紧凑、振动小、泵体耐压高,安装维修方便。

结构说明:
SOW单级双吸离心泵为水平中开结构型式,吸入口、吐出口均在水泵轴心线下方,与轴线垂直成水平方向,这种结构型式泵在检修时不需拆卸进出口管路,拆装检修时性及为方便。转子整体为一组合部件,可以整体吊装便于检修,同时同一转子部件可用于反向旋转。

两端轴承选用高精度进口深沟球轴承,运行平稳,噪音低,使用寿命长,采用油脂润滑方式。
轴封选用机械密封或填料密封两种型式,用户可自选择。

密封性能

密封结构好;机械密封磨擦副彩霞石墨对碳化钨,或者填料密填充滴水不漏,使用寿命长。
产品用途
SOW单级双吸离心泵系列产品广泛用于自来水厂、灌溉、排水泵站、电站、空调循环用水、工业供水系统、消防系统、船舶工业、应适合炼油工业中一般性用途。SOW型蜗壳式双吸泵系统最高工作压力为2.5MPa,即泵吸入口压力+泵扬程〈2。5MPA,泵的静压试验压力为3。75MPA。
根据泵体承受的最大压力,泵体和泵盖材质采用灰铸铁(1。6MPA)、球墨铸铁(2。0MPA)、铸钢(2。5MPA),该系列泵输送温度T〈105充的清水或物理化学性质类似清水的其它液体。
